Máy doa

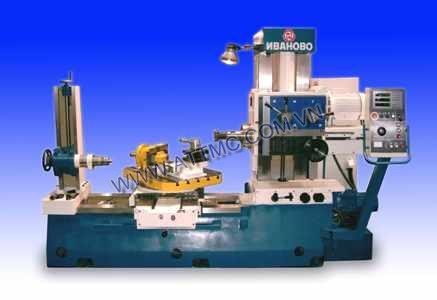

Máy doa ngang IR600

Giá niêm yết: 0 ₫

THÔNG SỐ KỸ THUẬT:

Specifications

Thông số kỹ thuật

Đơn vị

Model IR 600

Sliding spindle diameter

Đường kính trục doa

mm

80

Spindle taper

Độ côn trục chính

mm

Morse 5

Spindle speed

Phạm vi tốc độ trục chính

rpm

10….1600

Speed stages

Số cấp điều chỉnh tốc độ quay

pc

12

Main drive power

Công suất động cơ trục chính

kw

5,5

Max. torque on sliding spindle

Mômen lớn nhất trên trục doa

Nm

200

Work surface

Kích thước bàn làm việc

mm

600 x 800

Load Capacity

Tải trọng bàn làm việc

kg

1000

T-slot   size

Kích thước rãnh chữ T

mm

18

Slot number

Số lượng rãnh

pcs

5

Slot distance

Khoảng cách giữa các rãnh

mm

100

Rotation Accuracy 90º, 180º, 270º, 360º

Độ chính xác xoay bàn đi 90 độ, 180 độ, 270 độ, 360 độ

góc/giây

5

X - table cross

X – Dịch chuyển ngang của bàn

mm

600

W- table long

W – Dịch chuyển dọc của bàn

mm

730

Y - head stock vertical

Y – Dịch chuyển lên xuống của ụ trục chính

mm

600

Z - sliding spindle

Z – Dịch chuyển ra vào của trục chính

mm

400

B - rotary table

B - Độ xoay của bàn

degr

360 o

Feed range X,W,Y

Giới hạn ăn dao theo trục X, W, Y

mm/min

40…1400

Feed force X,W,Y

Lực ăn dao theo trục X, W, Y

KN

4

Feed stage

Số cấp ăn dao

pcs

12

Feed drive power

Công suất động cơ ăn dao

kw

0,75

Supply voltage

Nguồn điện



3 phase 380V
50 Hz

Dimentions (LxWxH)

Kích thước máy (DxRxC)

mm

2955x1565x1915

Net weight

Trọng lượng máy

kgs

4000



Phụ kiện tiêu chuẩn (theo qui định nhà sản xuất)
