Specification

Đặc trưng kỹ thuật

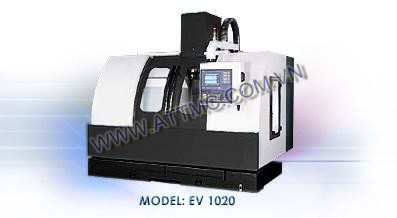

EV1020

ĐVT

Travel

Hành trình

X travel

Hành trình X

1020

mm

Y travel

Hành trình Y

520

mm

Z travel

Hành trình Z

540

mm

Distance from spindle nose to table top

Khoảng cách từ mũi trục chính đến mặt bàn

140 - 680

mm

Table

Bàn máy

Table size

Kích thước bàn

1020 X 520

mm

Max. Table load

Khả năng tải của bàn

500

kg

Table T-slot/Width/Spacing

Rãnh chữ T/ rộng/khoảng cách

5 x 18 x 100

mm

Spindle

Trục Chính

Spindle speed

Tốc độ trục chính

10.000

rpm

Taper

Đầu côn

40

BT

Spindle motor

Công suất động cơ trục chính

7,5

kw

Automatic tool changer

Bộ thay dao tự động

Tool storage capacity

Số lượng dao

24

pcs

Max. Tool diameter

Đường kính dao lớn nhất

90

mm

Max. Tool lenght

Chiều dài dao lớn nhất

300

mm

Max. Tool weight

Khối lượng dao lớn nhất

6

kg

Rapid speed

Tốc độ chạy nhanh trục

X Rapid speed

Tốc độ chạy nhanh trục X

36

m/phút

Y Rapid speed

Tốc độ chạy nhanh trục Y

36

m/phút

Z Rapid speed

Tốc độ chạy nhanh trục Z

24

m/phút

Cutting feed rate

Tốc độ cắt

10.000

mm/phút

Accuracy positioning A

Độ chính xác vị trí

0,01

mm

Accuracy repeatability

Độ chính xác lặp lại

0,007

mm

General

Đặc trưng tổng thể

Pneumatic supplier

Áp suất khí nén

5,5

kg/cm2

Power consumption

Công suất tiêu thụ

26,5

kva

Net weight

trọng lượng

5350

kg
